Morse & Cubi-Morsa
STANDARD
IL TRINOMIO PERFETTO!
CONVENIENZA, QUALITÀ, VERSATILITÀ
5 anni di garanzia
Punti di Forza
Effetto Discendente
Ganascia Monoblocco
Serraggi Illimitati
La morsa componibile GERARDI è costruita con il concetto di intercambiabilità di tutti gli elementi componenti l’attrezzatura e con la certezza di poter usare più morse sulla stessa macchina con posizionamento ed allineamento perfetto in pochi secondi.
Per il serraggio di particolari multipli pneumoidraulici, le morse modulari di precisione sono accoppiabili ed allineabili mantenendo la massima precisione
Tutto ciò è possibile per l’elevato grado di precisione della morsa stessa ed in particolare per quanto riguarda: l’altezza della base, l’allineamento con tasselli di cava longitudinale rispetto alla ganascia fissa, la perpendicolarità della ganascia fissa rispetto alla base ed il parallelismo dei piani della base.
Tali caratteristiche consentono di risolverei più svariati e complicati problemi di fissaggio in pochi istanti con l’uso di più morse
- MODULARITÀ E VERSATILITÀ
- DESIGN PRATICO E SALVA SPAZIO
- USURA INESISTENTE
- SERRAGGIO RAPIDO

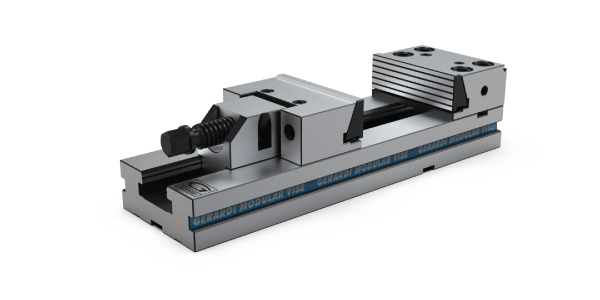

MORSE STANDARD
CARATTERISTICHE
Entrambe le ganasce sono costruite in corpo unico (non esistono slitte o tasselli di fissaggio) per garantire una maggiore rigidità e nessuna flessione. Entrambe le piastre ganasce sono costruite con un angolo di spinta verso il basso. Ciò assicura, nel momento della chiusura, una trazione del pezzo contro la base della morsa (per trascinamento) e di conseguenza un bloccaggio sicuro e preciso.
La ganascia prismatica Art.217 consente il serraggio e la lavorazione di particolari tondi in orizzontale e in verticale oppure il serraggio rialzato di particolari tramite il gradino.
Quattro fori filettati supplementari sopra le ganasce danno la possibilità
di installare ganasce sovrapponibili per applicazioni speciali.
PRECISIONE
±0,005mm
DUREZZA
58±2
CARATTERISTICHE
Ganascia fissa con passo 5×5 mm abbinabile alla ganascia mobile prismatica (art. 217 da ordinare separatamente) che consente di bloccare piastre senza parallele e pezzi rotondi in verticale e orizzontale. Con i componenti appropriati è possibile lavorare in verticale, lateralmente e in gruppo.
Slittone base con tutte le superfici di scorrimento ed accoppiamento rettificate. L’allineamento agli assi della macchina avviene grazie alle chiavette longitudinali e trasversali (16H7) o fori di posizionamento (Ø16mm F7), a richiesta, previsti sulla base di ciascuna morsa. Naturalmente tutto ciò consente oltre alle precisioni dichiarate tempi di installazione ristrettissimi.
Rimuovendo le piastre ganasce è possibile sfruttare l’inclinazione a 15° del corpo per serrare il particolare, prelavorando la faccia inferiore del particolare ottenendo così un sistema ad incastro irreversibile.
I più venduti
Art.1Z
Zero Point Ready
Morsa STD con ganascia mobile monoblocco guidata per Zero Point
Art.12
Maggior pressione
Morsa STD con ganasce ridotte rettificate
Art.14
La più precisa
Morsa STD con ganasce a piastre piane
Art.15
Forte serraggio
Morsa STD con piastre ganasce grip
