XL VISES
Ideali per particolari di Grandi Dimensioni!
5 anni di garanzia
Punti di Forza
Da serraggio singolo a doppio
Da serraggio doppio a singolo
Come le morse Standard, ma con la base moooolto più lunga!

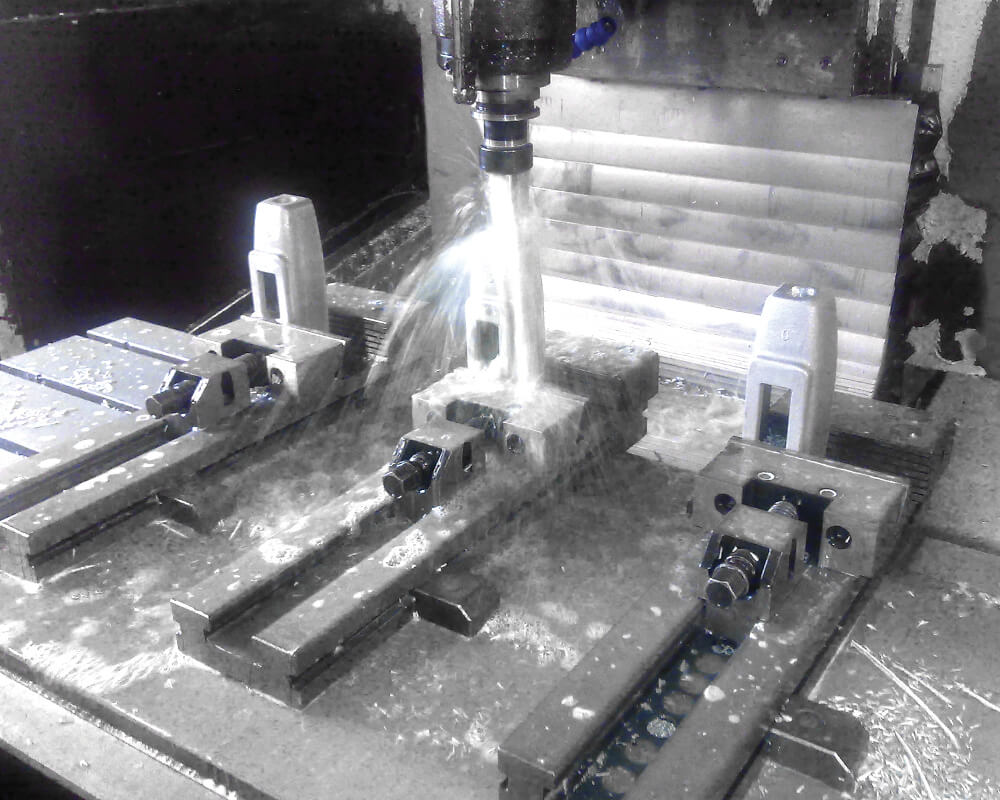

Quando lo spazio sulla tavola della macchina è limitato le morse XL sono la risposta per avere due morse in una trasformandosi rapidamente da morsa a doppio serraggio a morsa singola aumentando l’apertura di serraggio.

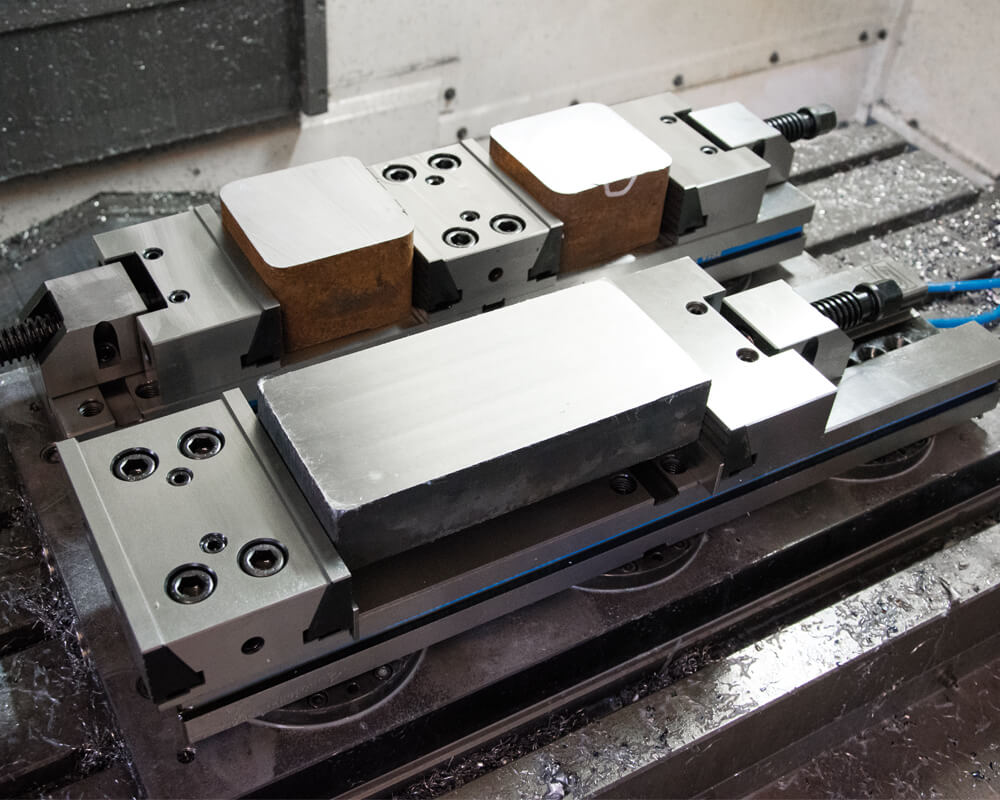

La morsa XL doppia permette la lavorazione di un numero maggiore di pezzi sfruttando al massimo la lunghezza della tavola della macchina utensile, ciò significa aumentare la produttività delle fasi attive del ciclo e di macchina stessa in quanto abbiamo

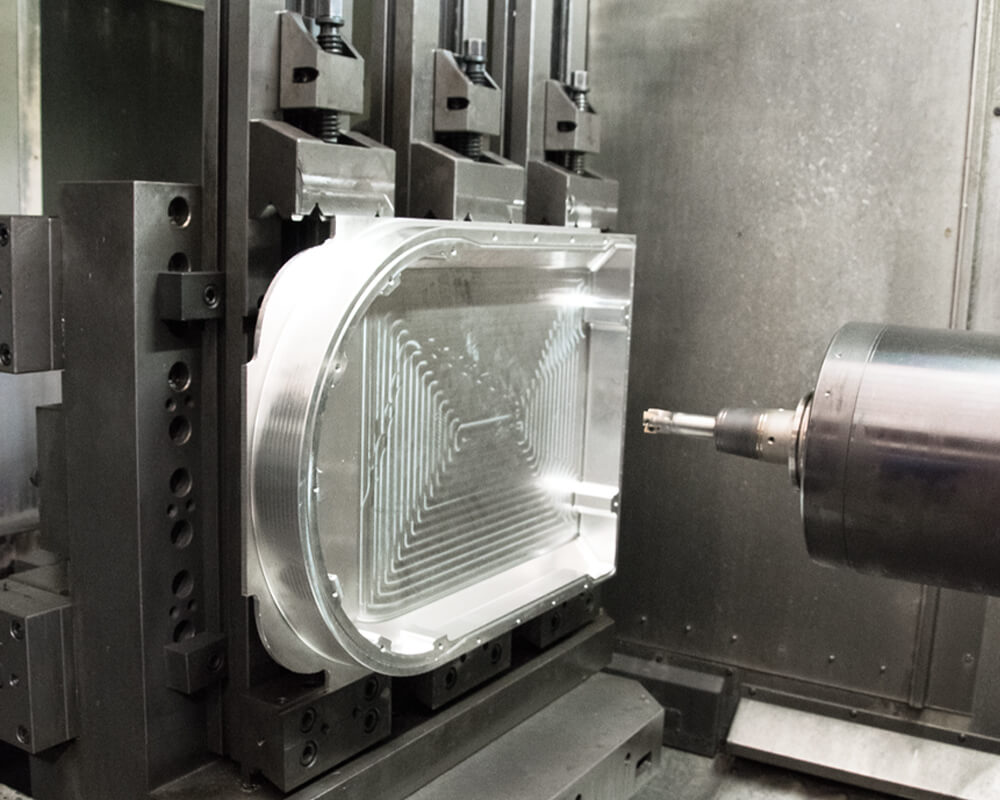

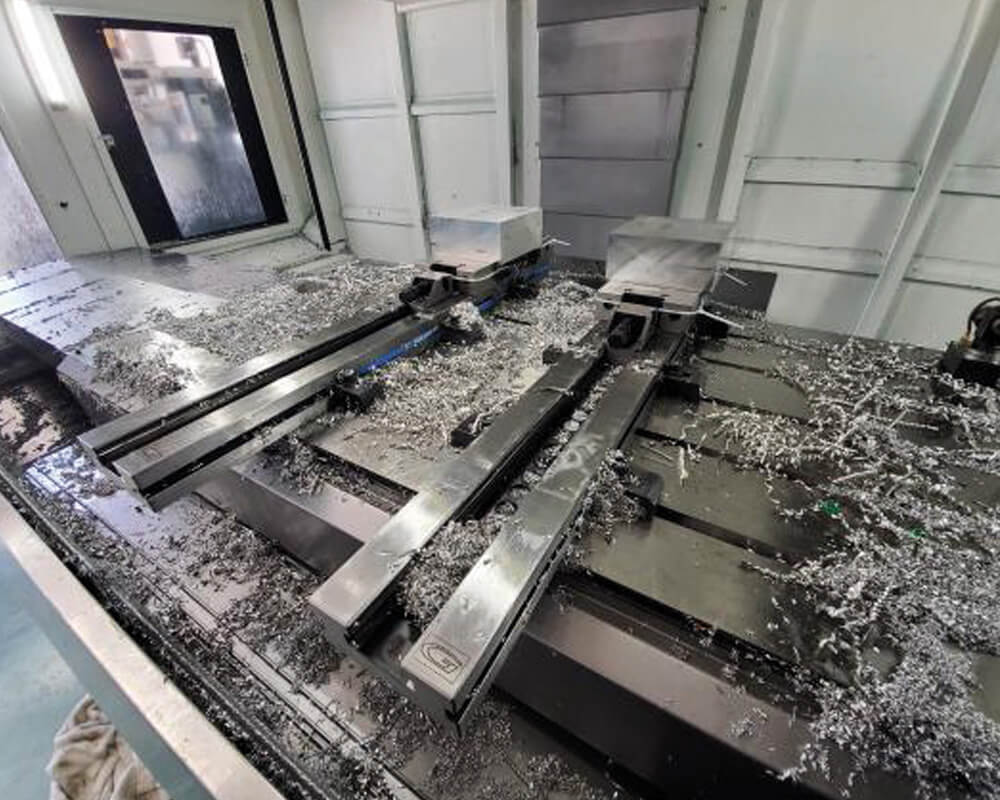

La morsa XL singola permette il serraggio di pezzi di dimensioni insolite e di piastre (con le appropiate ganasce)
La notevole gamma di dimensioni e lunghezze delle basi garantisce il soddisfacimento delle più svariate necessità nonché una rigidità notevole dell’attrezzatura.
A richiesta tutte le morse sono fornibili con tasselli di riferimento di varie grandezze o con fori calibrati.
- USURA INESISTENTE
- SERRAGGIO RAPIDO
- MODULARTA’ E VERSATILITA’
- DESIGN PRATICO E SALVA SPAZIO
SERIE XL
CARATTERISTICHE
Ganasce fisse doppie posizionabili sia al centro (per serraggi doppi), sia all’estremità della base (per serraggi singoli di particolari di grosse dimensioni). La morsa XL doppia permette la lavorazione di un numero maggiore di pezzi sfruttando al massimo la lunghezza della tavola della macchina utensile.
Due Gruppi di serraggio indipendenti
Entrambe le ganasce sono costruite in corpo unico (non esistono slitte o tasselli di fissaggio) per garantire una maggiore rigidità e nessuna flessione. Entrambe le piastre ganasce sono costruite con un angolo di spinta verso il basso. Ciò assicura, nel momento della chiusura, una trazione del pezzo contro la base della morsa (per trascinamento) e di conseguenza un bloccaggio sicuro e preciso.
PRECISIONE
±0,005mm
DUREZZA
58±2
CARATTERISTICHE
Due serie di chiavette per due posizioni alternative delle ganasce fisse doppie
Slittone base con tutte le superfici di scorrimento ed accoppiamento rettificate. L’allineamento agli assi della macchina avviene grazie alle chiavette longitudinali e trasversali (16H7) o fori di posizionamento (Ø16mm F7), a richiesta, previsti sulla base di ciascuna morsa. Naturalmente tutto ciò consente oltre alle precisioni dichiarate tempi di installazione ristrettissimi.
I più venduti
Art.21
Ideali per particolari di grandi dimensioni

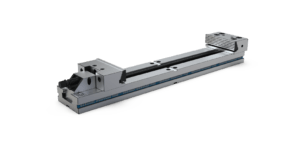

Morsa XL ad apertura singola, con ganascia fissa singola
Art.30
Soluzioni personalizzate

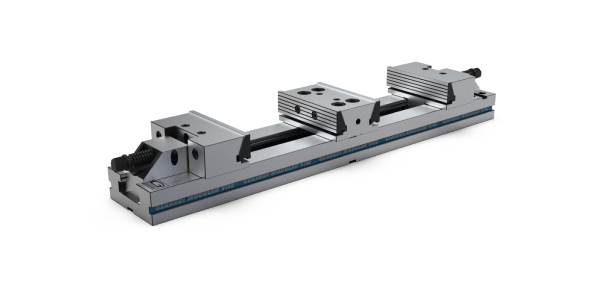

Morsa XL a doppia apertura con ganascia mobile guidata monoblocco
Art.138
Amplia la tua gamma di accessori

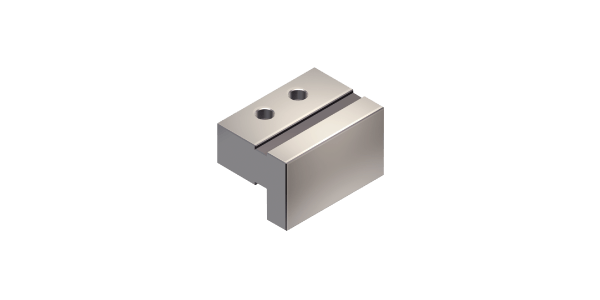

Ganascia a squadra sovrapponibile fissa o mobile
Art.150
Amplia la tua gamma di accessori

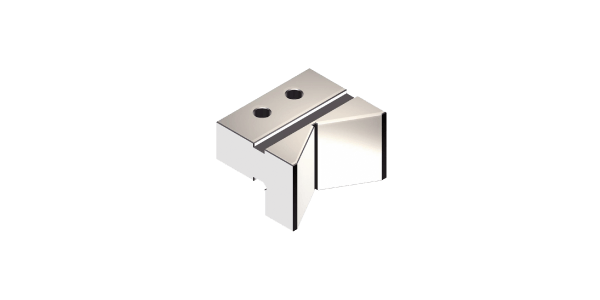

Ganascia prismatica sovrapponibile fissa o mobile
